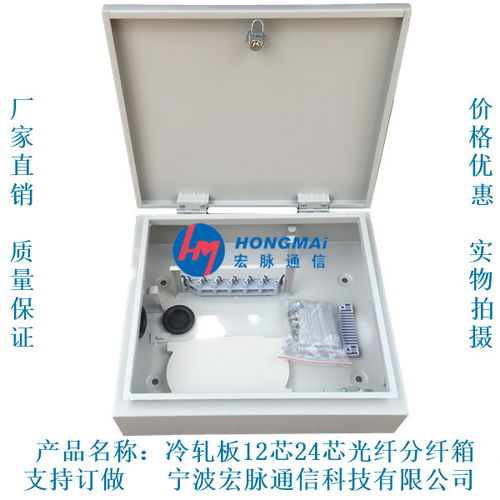

隨著光纖到戶（FTTH）與5G網絡的加速部署，光纖配線設備作為光纜網絡的關鍵節點，其性能與可靠性至關重要。12芯光纖分線箱，作為一種廣泛應用于樓宇接入、小區配線及移動基站等場景的經典容量設備，其科學的設計、規范的施工以及成熟技術的有效轉讓，構成了光纖網絡高效、穩定運行的基礎。本文將系統闡述12芯光纖分線箱的設計要點、施工規范，并探討其技術轉讓的核心要素。
一、12芯光纖分線箱的核心設計要點
優秀的設計是設備長期穩定運行的前提。12芯光纖分線箱的設計需兼顧功能性、可靠性、可操作性與環境適應性。
- 結構設計與容量規劃：箱體通常采用優質工程塑料或金屬材料，具備良好的抗腐蝕、抗紫外線及阻燃性能。內部結構需清晰劃分功能區，包括：
- 光纖熔接盤區：用于固定和保護光纖熔接點，每個熔接盤應能有序盤留一定長度的光纖，并清晰標識。
- 光纖適配器（法蘭盤）安裝區：用于安裝SC、LC或FC等類型的適配器，實現光纖的靈活跳接與分配。12芯的容量意味著需合理布局適配器位置，確保跳線彎曲半徑滿足標準（通常大于30mm）。
- 光纜固定與接地區：提供堅固的夾持裝置以固定引入光纜，并配備可靠的接地部件，確保設備與人員安全。
- 冗余光纖存儲區：為未來擴容或維護預留光纖盤存空間。
- 性能與防護設計：
- 插入損耗與回波損耗：所有光通路（適配器、熔接點）需嚴格控制插入損耗（通常<0.3dB）與回波損耗（PC型>40dB, UPC型>50dB, APC型>60dB）。
- 密封與防護等級：戶外型箱體應至少達到IP65防護等級，有效防塵、防水。箱門密封條應耐用，鎖具安全可靠。
- 熱管理與電氣安全：設計需考慮散熱，避免高溫影響器件壽命。內部金屬件應等電位連接并可靠接地。
二、規范化施工流程與關鍵工藝
精細化的施工是保障設計性能得以實現的關鍵環節。
- 施工前準備：
- 現場勘察：確定安裝位置（如墻面、桿塔、機柜內），確保便于操作維護且環境符合設備要求。
- 工具與材料準備：包括光纜開剝器、熔接機、OTDR（光時域反射儀）、紅光筆、清潔工具、標簽等。
- 安裝與布線關鍵步驟：
- 箱體安裝：牢固固定箱體，保持水平和垂直。戶外安裝時，注意光纜進口的防水密封處理。
- 光纜引入與固定：按規定開剝光纜，將加強芯可靠固定在接地單元上，鎧裝層接地。預留適當長度的光纖。
- 光纖熔接與盤留：采用高質量熔接機進行焊接，熔接點損耗需測試并記錄。將熔接后的光纖按規定彎曲半徑盤留在熔接盤內，避免擠壓和微彎。
- 適配器安裝與跳接：清潔光纖端面后插入適配器，跳接關系應清晰、準確。所有光纖鏈路需加掛標識標簽，注明路由、芯序等信息。
- 測試與驗收：
- 施工完成后，使用OTDR對每芯光纖進行雙向測試，記錄鏈路損耗、長度及事件點。
- 使用光源、光功率計進行端到端損耗測試，確保符合設計指標。
- 整理并提交完整的施工文檔，包括設計圖紙、測試報告、標簽記錄等。
三、技術轉讓的核心內容與模式
將成熟的12芯光纖分線箱設計、生產及施工技術進行轉讓，能幫助受讓方快速具備該產品的市場供應與工程服務能力。技術轉讓包通常包含：
- 核心技術文件：
- 全套設計圖紙與規范：包括箱體結構圖、零件圖、裝配圖、材料清單（BOM）及技術標準。
- 生產工藝文件：注塑/鈑金工藝卡、裝配作業指導書、質量檢驗標準與流程。
- 產品檢測與測試方法：詳細的光學性能、機械性能、環境適應性測試方案與國家標準（如GB/T）。
- 施工與工程服務技術：
- 標準化施工流程手冊（SOP）。
- 人員培訓教材與考核體系：針對設計工程師、生產人員、施工技師的系統培訓課程。
- 常見故障診斷與維護指南。
- 轉讓模式與支持：
- 許可模式：通常采用一次性技術許可費加持續技術支持費的模式。
- 實施支持：轉讓方派遣工程師進行現場指導，直至受讓方能夠獨立完成產品生產與標準施工。
- 持續更新：約定在一定期限內提供必要的技術升級和改進信息。
###
12芯光纖分線箱雖為“小設備”，卻是光纖網絡“最后一公里”的堅實基石。其優異性能依賴于從設計、材料、生產到施工的全鏈條精細把控。成功的 技術轉讓 不僅是圖紙和文件的移交，更是一套完整 知識體系、工藝訣竅（Know-how）和質量文化 的傳遞。對于受讓方而言，通過引進成熟技術，可以顯著縮短研發周期，提升產品與工程質量，快速響應市場需求，最終在日益激烈的光通信基礎設施競爭中奠定優勢。
